環境與設備監控系統簡稱BAS,它對地鐵車站內的通風空調系統、給排水系統、照明系統、電梯及自動扶梯等機電設備的運行實現全面集中的實時監控。在城市軌道交通中BAS的運用可以保證城市交通的順利運行,其對交通中出現的故障問題可以有效的檢測并查證。BAS協調車站各種設備有序工作,在滿足乘客舒適度的前提下,最大限度地降低運行能耗,減少車站的管理和營運費用;在發生火災、列車阻塞等情況下,能夠及時迅速地轉入相應的運行控制模式,保護乘客安全,將損失減到最小。
      宇航在軌道交通設備監控系統解決方案中采用了YH6248G4TS-SFP,YH628GS-SFP,YH688GS-SFP環境與設備采集系統通過現場控制器PLC設備來控制通風系統，并與空調系統給排水系統，照明系統，自動扶梯系統，導向系統，屏蔽門/安全門系統，并通過主設備雙交換機將數據上傳至線路中心控制工作站服務器監控，同時通過骨干環網線路上傳至線路中心，BAS控制系統同步監控。通過主設備雙交換機將BAS工作站及車站服務器等系統接入設備與車站骨干網絡冗余互聯。 維修與備用中心采用環網交換機進行環網冗余連接，線路中心BAS系統采用核心交換機主設備連接模式與核心交換機機相連。

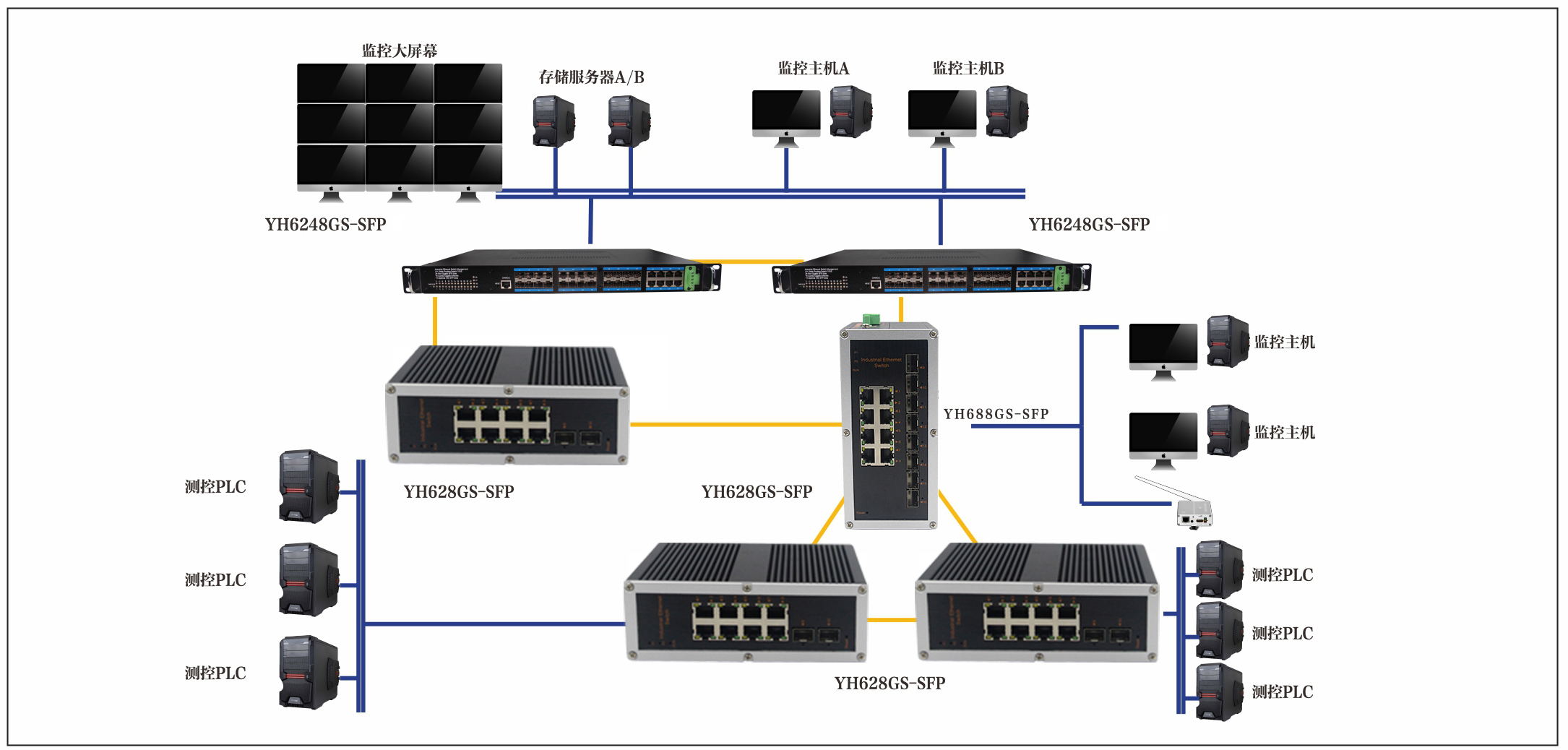

系統拓?fù)浣Y(jié)構圖：BAS實現對交通中出現的故障問題進行實時有效的檢測并查證

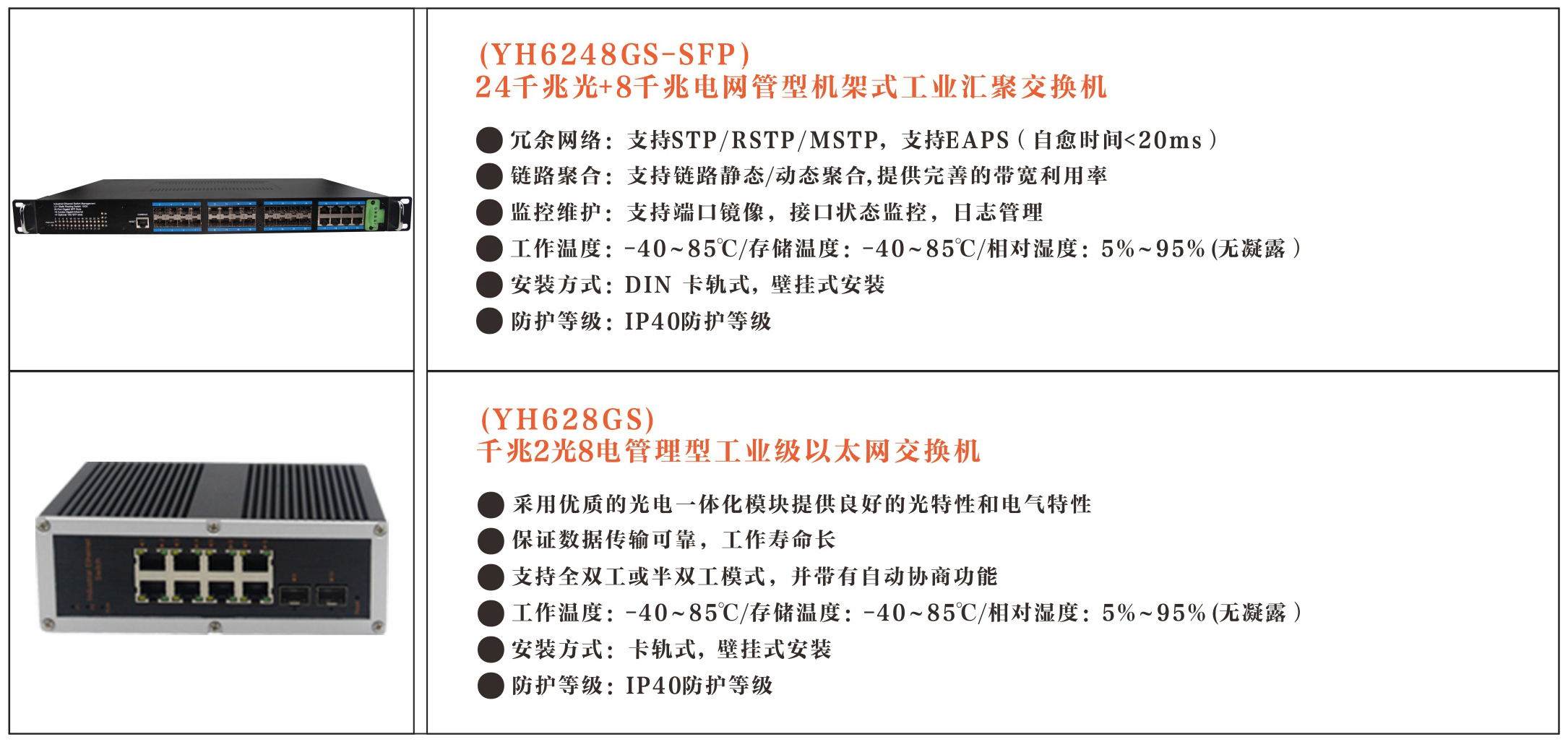

選型產品：
